 產品中心 ASK超外差接收模塊

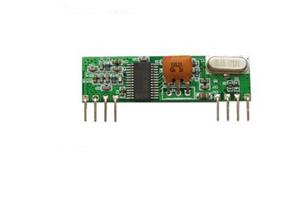

概述： RXB2為完全集成的低功耗、超外差接收模塊，用于315/433/868MHz頻段的幅移鍵控（ASK）數據。提供低電流工作模式，非常適合對成本和功耗要求苛刻的汽車與消費類產品。該模塊包括一個315/433/868MHz低噪聲放大器(LNA)、一路鏡頻抑制混頻器、完全集成的315/433/868MHz鎖相環(PLL)、帶有接收信號強度指示(RSSI)的10.7MHz IF限幅放大器、ASK解調器以及模擬基帶數據恢復電路。 產品規格: 工作電壓: DC 5V ±10%傳輸速率: 9.60KBPS 工作方式: ASK(調幅) 靜態電流: 4.6mA(可外接省電模式250μs啟動時間;50nA低電流關斷模式，有效節省功率) 接收靈敏度: -112dBm 外型尺寸: 43×12×5mm 工作溫度: -40℃~+85℃ 工作頻率: 315MHZ～433.92MHZ 出信號: TTL電平 內置-65dB RF鏡頻抑制電路; 400KHz工作帶寬(鏡頻抑制優化在315/433/868MHz); 集成了PLL內置壓控振蕩器(VCO)及環路濾波器; 通過外部濾波器選擇IF帶寬; 中頻帶寬是150K,從RF到數字?jǐn)?shù)據輸出的完備接收系統; 引腳排列: GND、SHUT、DATA、VDD VDD、GND、GND、ANT 引腳功能： GND: 接地; SHUT: 接收數據輸出/省電模式接口; DATA: 接收數據輸出; VDD : 工作電源，DC 5V ; VDD : 工作電源，DC 5V ; GND: 接地; GND: 接地; ANT: 天線接口 主要應用: 車庫開門器;醫療系統;遠端控制;遠端無線鑰匙門禁(RKE);安全系統;玩具;視頻游戲機控制器;無線計算機外設;無線傳感器; 天線匹配:一般采用50歐姆阻值單芯導線,天線的長度315M的約為22.6cm,433M的約為17cm. |
|||||||||||||||
