本模塊采用315MHz或433.92MHz聲表諧振器和大功率射頻電路制成。屬于ASK調制發射。可以配合常用的超再生接收電路或超外差接收電路工作。具有較高的頻率穩定度。外接編碼芯片或數據傳輸口。只有按下按鍵時才有電流消耗，平時不耗電，使用簡單。
產品規格
通訊方式：調幅ASK
工作頻率：315MHZ～433.92MHZ
靜態電流：≤0.1UA
發射電流：10mA
工作電壓：DC 3～12V
工作溫度：-20℃～+60℃
外型尺寸：11x16x5.5MM
頻率穩定度：±75KHZ
發射功率：15dbm
發射距離：500m（空擴地）
調制速率：3KB/S
輸入信號：TTL電平

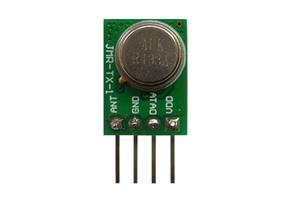

引腳排列：ANT、 GND 、 DATA、VCC
引腳功能：
ANT： 天線接口
GND： 接地
DATA： 發射數據輸入
VCC： 工作電源，DC 3～12V
產品特點
采用低成本聲表諧振器SAW穩頻，頻率穩定度極高，體積小，環境溫度在－25～＋85度之間變化時，頻飄僅為3ppm/度。
應用范圍：
廣泛地運用在車輛監控、遙控、遙測、小型無線網絡、無線抄表、門禁系統、小區傳呼、工業數據采集系統、無線標簽、身份識別、非接觸RF智能卡、小型無線數據終端、安全防火系統、無線遙控系統、生物信號采集、水文氣象監控、機器人控制、無線232數據通信、無線485/422數據通信、數字音頻、數字圖像傳輸?shù)阮I(lǐng)域中。
天線匹配:天線一般采用50歐姆阻值單芯導線,天線的長度315M的約為22cm,433M的約為17cm.
